설계 상세보기

기존 Traffic Signal Controller를 분석하고, FSM 확장·Verilog 구현·testbench 작성·Vivado behavioral simulation 검증까지 진행한 전체 흐름입니다.

1. 프로젝트 배경

기본 신호등 제어기는 Main Highway와 Country Road의 정상 주기를 FSM으로 구현합니다.

S0 → S1 → S2 → S3 → S4 → S0

본 프로젝트에서는 정상 주기만으로 처리하기 어려운 세 가지 상황을 추가했습니다.

• Emergency Mode
• Country Road Green Time Limit
• Night OFF Mode

프로젝트 배경 문서

2. FSM 설계

기존 S0–S4에 Emergency Mode인 S5와 Night OFF Mode인 S6를 추가해 총 7개의 state를 사용했습니다. 출력은 현재 state에 의해 결정되는 Moore FSM 구조입니다.

전체 FSM 전이 규칙

3. Verilog 구현

설계 코드는 다음 세 블록으로 구성했습니다.

1. State Register와 green_count
2. Next State Logic
3. Moore Output Logic

Verilog 코드 해석

4. 기능별 동작

Emergency Mode

emergency = 1이면 일반 state와 Night Mode에서 S5로 이동합니다. S5에서는 Main Highway가 Green, Country Road가 Red입니다.

Country Road Green Time Limit

S3에서만 green_count를 증가시키고 GREEN_LIMIT에 도달하면 차량 감지가 유지되어도 S4로 이동합니다.

Night OFF Mode

2-bit 출력 중 사용하지 않던 2'b11을 OFF로 정의했습니다. S6에서는 두 신호등을 모두 OFF로 출력하지만 emergency 입력은 계속 우선 처리합니다.

5. Testbench 설계

Testbench 구성 상세

6. Behavioral Simulation

전체 파형에서 정상 주기, green_count, emergency, night_mode와 두 신호등 출력을 확인했습니다.

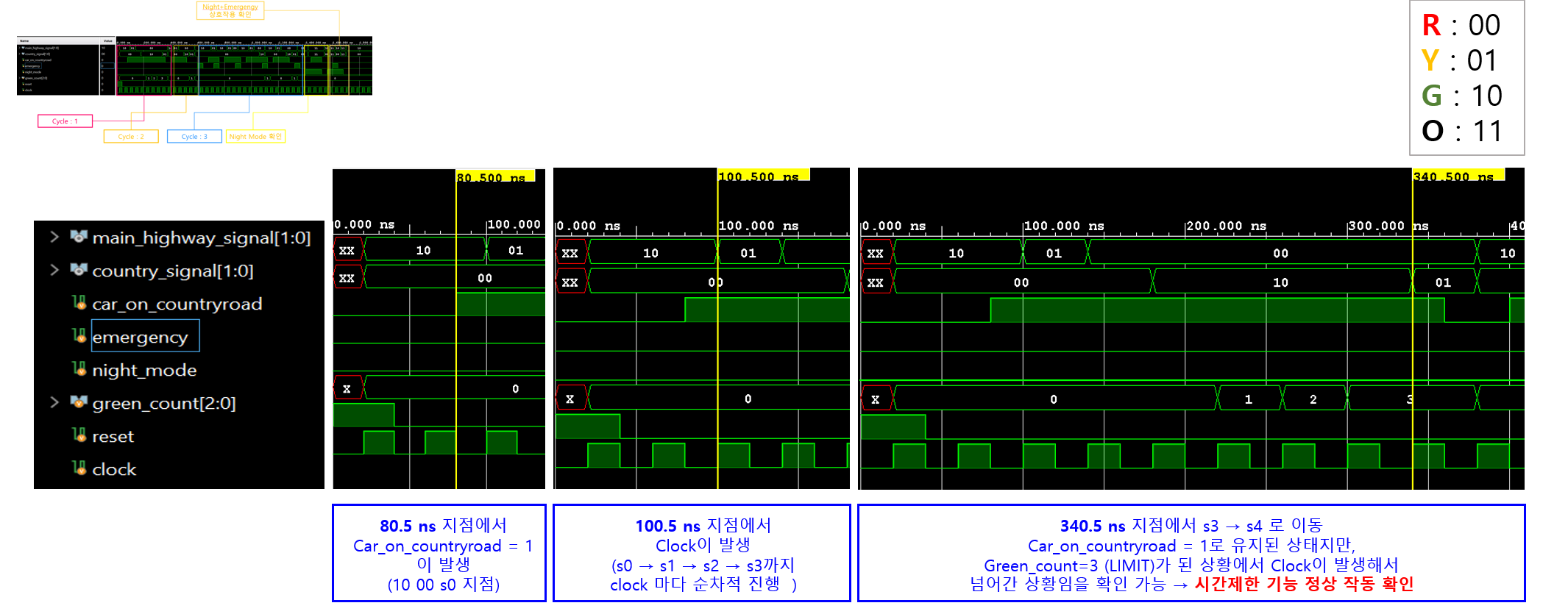

Green Time Limit

S3 유지와 GREEN_LIMIT 도달 후 S4 전이.

Emergency Priority

일반 state에서 S5로 우선 전이.

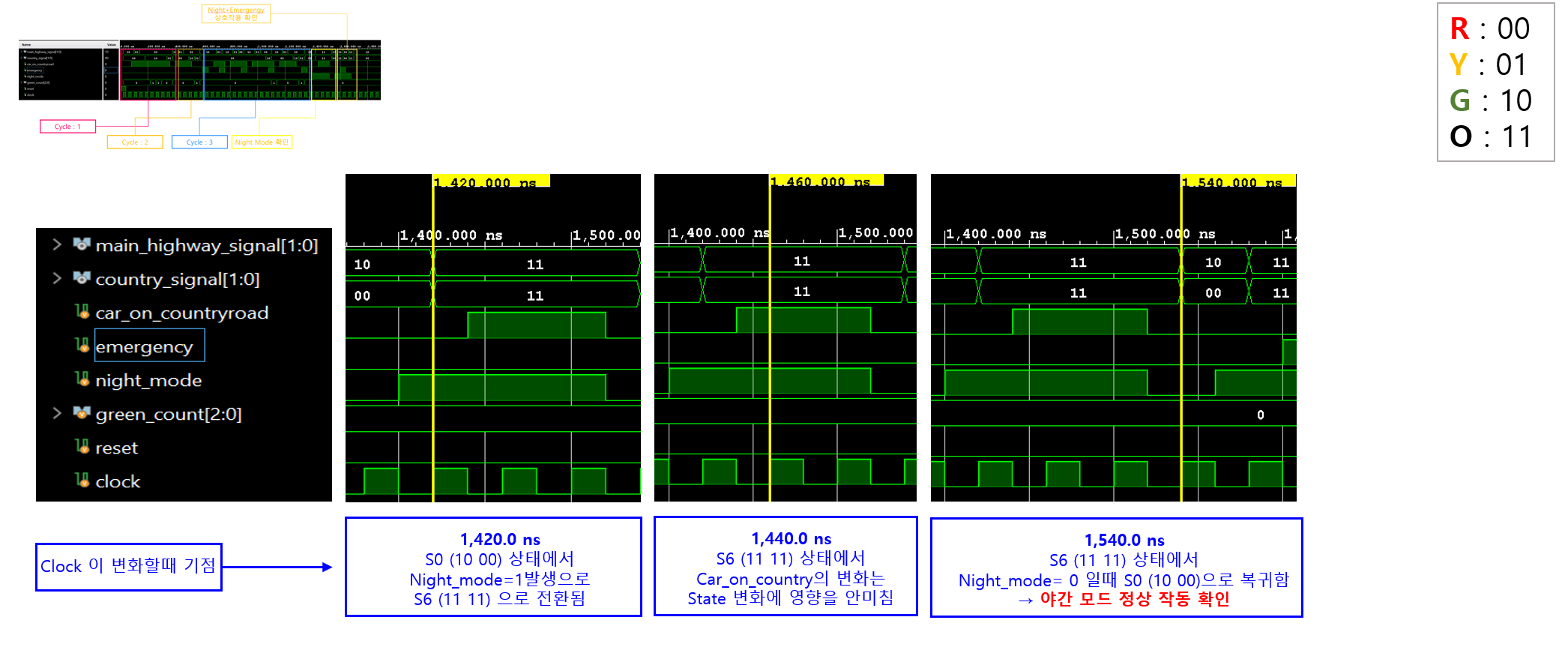

Night OFF Mode

S6에서 Main Highway와 Country Road 모두 OFF.

Night + Emergency

S6 → S5 → S6 전이 확인.

파형 분석 상세

7. 결과

• 7-state Moore FSM 정상 동작
• Emergency 입력의 최우선 처리
• Country Road Green 시간 제한
• Night OFF 출력과 emergency override
• green_count가 S3에서만 증가하고 다른 state에서 초기화
• Testbench 전 시나리오의 behavioral simulation 검증

8. 배운 점과 한계

이 프로젝트를 통해 FSM 상태 확장, counter 기반 timing control, non-blocking assignment, testbench 입력 구성과 waveform 해석을 연습했습니다.

현재 결과는 behavioral simulation 기준입니다. FPGA board I/O 연결, synthesis timing, 실제 clock divider와 물리 신호등 구동은 후속 단계에 해당합니다.
