이 문서는 최종 학회 발표의 전개 순서를 기준으로 연구 배경부터 결론까지 한 페이지에서 읽을 수 있도록 정리한 본문입니다. 세부 parameter screening, 데이터 단계 구분, 발표 이후 DIBL 재검증은 별도 부록으로 연결합니다.

연구 성격
본 연구는 2D planar nMOS test vehicle에서 source–drain 방향 Work-Function Split의 물리적 효과를 확인한 feasibility and comparative study입니다. 생산 가능한 planar DMG 공정이나 실제 GAA·CFET 성능을 완성했다고 주장하지 않습니다.

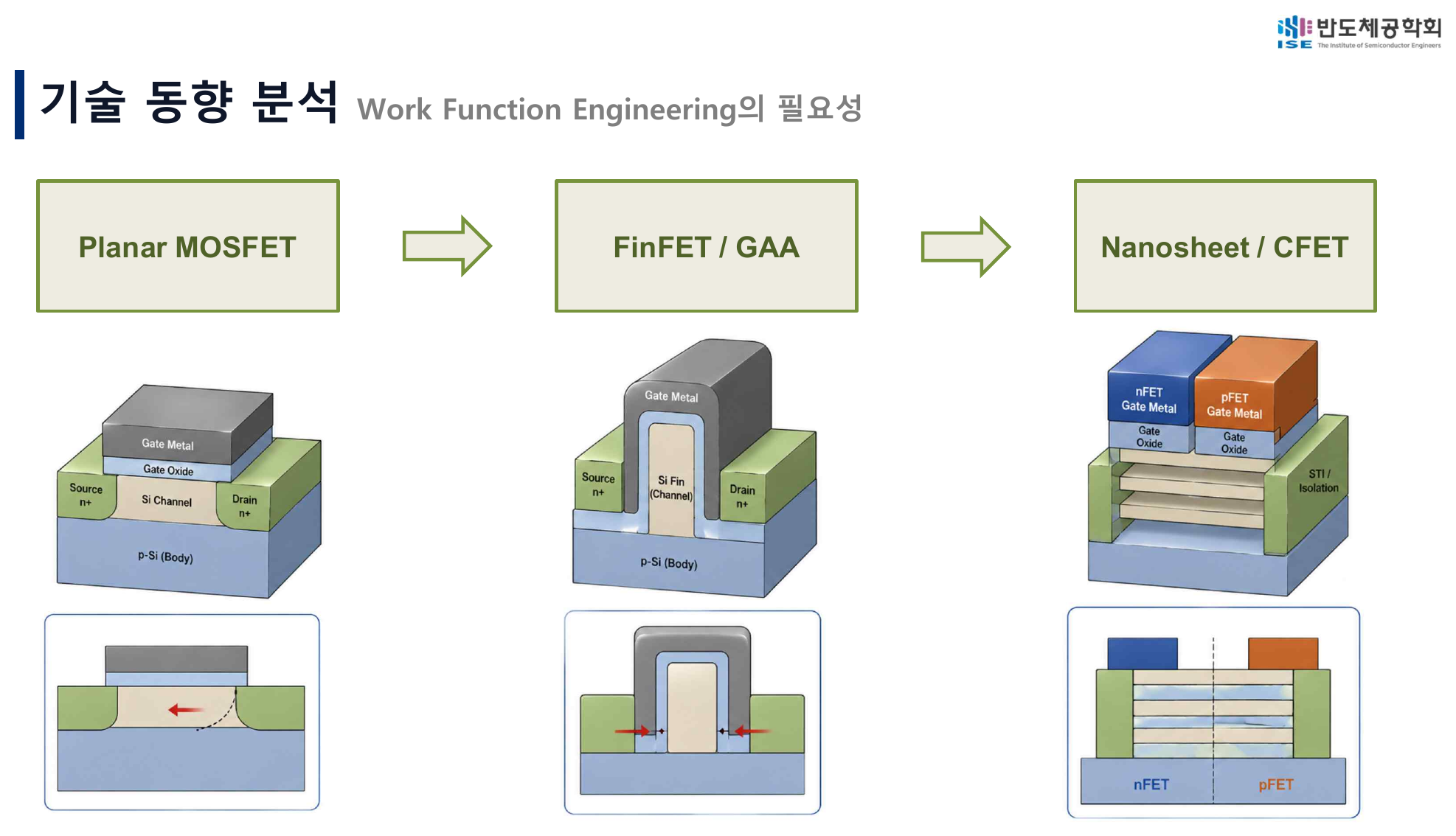

1. 기술 동향과 연구 필요성

MOSFET 미세화 과정에서 planar 구조는 FinFET과 GAA로 발전했고, nanosheet와 CFET에서는 제한된 공간 안에서 여러 threshold-voltage option을 구현하기 위한 Work-Function Metal engineering이 중요해졌습니다. 그러나 WFM deposition, etch, alignment와 variability 제어는 동시에 어려워집니다.

선행연구에서는 다음 가능성을 확인했습니다.

• multi-Vt 구현을 위한 WFM modification의 필요성
• dual-material 또는 dual-metal gate에 의한 DIBL 감소 가능성
• gate partition 또는 길이 비율에 따라 전기적 특성이 달라질 가능성
• 최신 GAA·CFET에서도 Work-Function Engineering이 계속 연구되는 흐름

이 연구는 최신 3D 구조를 직접 재현하기보다, 복잡한 integration 문제로 확장하기 전에 서로 다른 WF를 source와 drain 방향으로 나누었을 때의 electrostatic directionality를 2D test vehicle에서 분리해 확인했습니다.

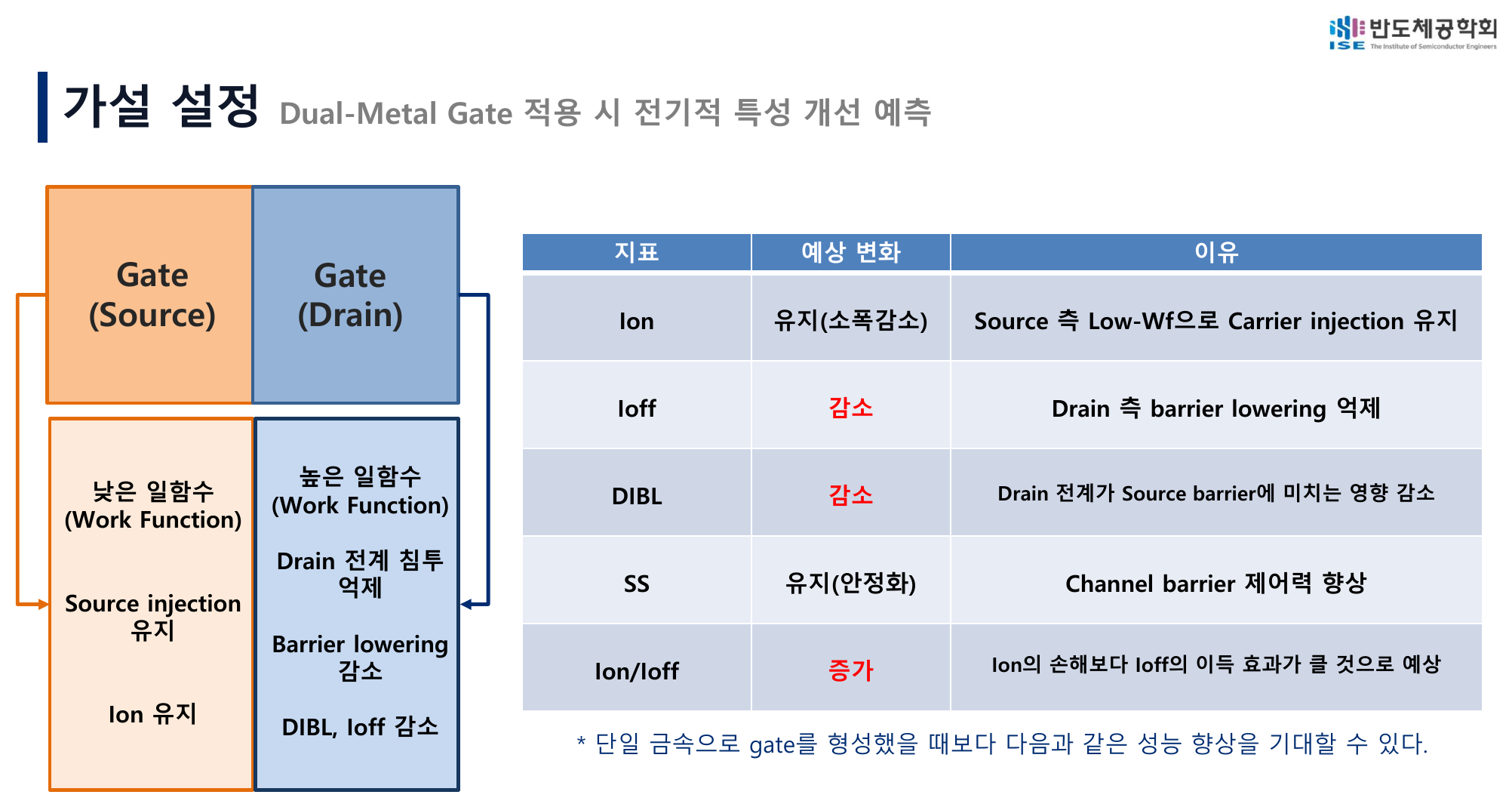

2. 연구 질문과 DMG 가설

Gate length가 감소하면 drain 전계가 source-channel barrier에 더 강하게 영향을 주어 DIBL과 off-state leakage가 증가할 수 있습니다. 이를 완화하기 위해 source 측과 drain 측 gate의 역할을 나누었습니다.

초기 가설은 다음과 같습니다.

DIBL은 Low-Vd와 High-Vd의 Id–Vg curve에서 threshold voltage를 각각 추출해 계산했습니다.

DIBL = |Vth,LowVd − Vth,HighVd| / |Vd,High − Vd,Low|

대표 bias는 Vd_Low = 0.08 V, Vd_High = 0.70 V입니다.

3. Sentaurus TCAD 구현

Synopsys Sentaurus T-2022.03의 Workbench, SProcess, SDevice, SVisual을 사용했습니다.

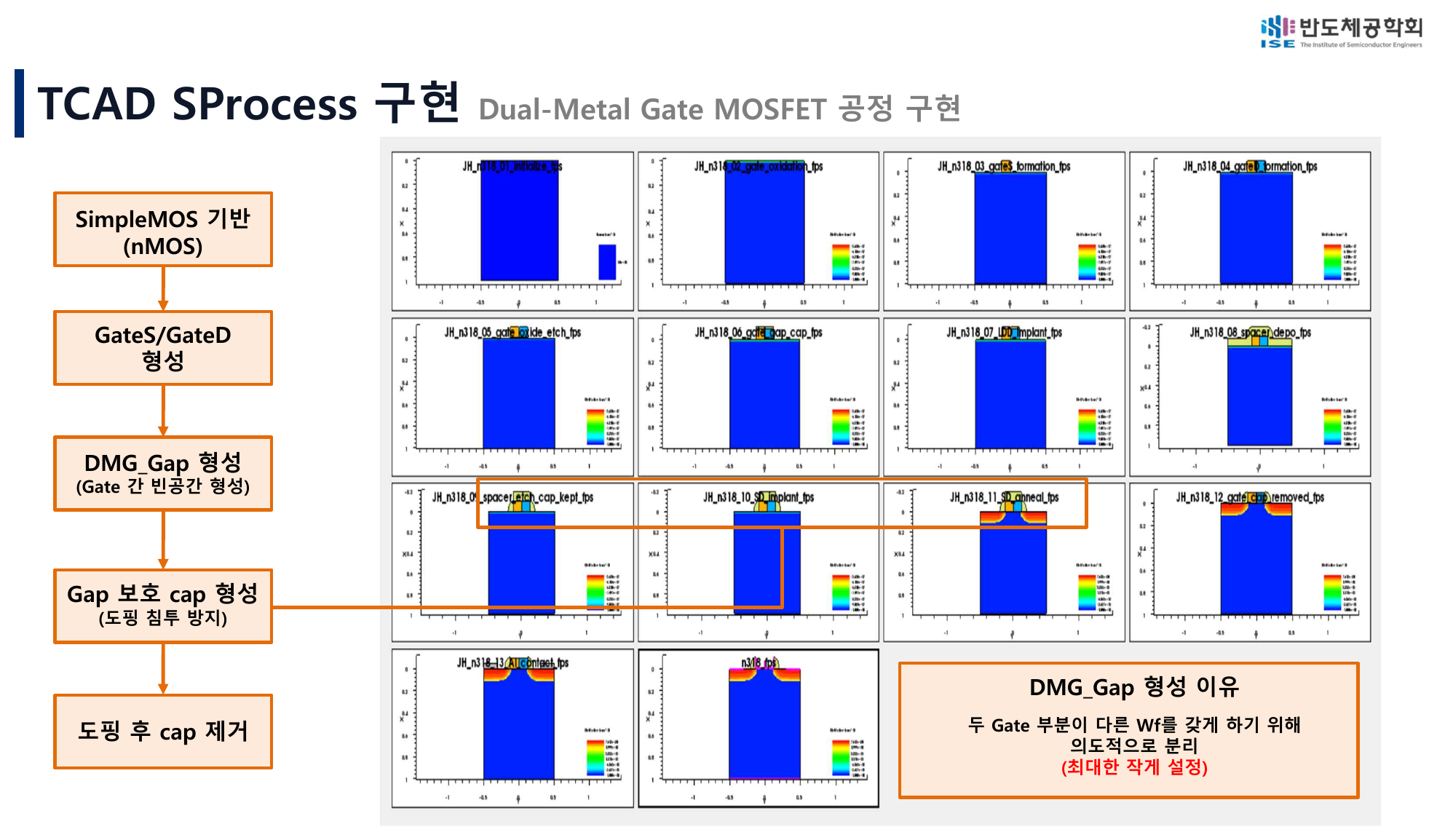

SProcess

• SimpleMOS 기반 2D nMOS 구조에서 GateS와 GateD를 별도 material region으로 형성
• 서로 다른 work function을 부여하기 위한 작은 DMG_Gap 유지
• implant가 gate 사이 공간으로 침투하지 않도록 temporary protective cap 적용
• LDD, Source/Drain implant와 anneal 후 cap 제거
• GateS와 GateD contact 분리

SDevice

• GateS와 GateD에 독립적인 work function 지정
• 두 gate에 동일한 gate voltage를 인가해 동시 sweep
• Low-Vd와 High-Vd Id–Vg 계산
• gate-leakage 단계에서는 GateS/GateD별 NonLocal tunneling mesh 추가

SVisual

• Vth, SS, gm, Ion, Ioff, Ion/Ioff, DIBL 자동 추출
• 후속 단계에서 IgS, IgD, IgTotal, corrected Vtgm, constant-current Vth까지 확장

전체 TCAD 코드 보기

4. Lg = 0.25 μm: 1차 검증과 parameter screening

첫 단계에서는 DMG의 기본 효과를 확인하고, 공정조건 변화 속에서도 비교가 가능한 representative condition을 선택했습니다.

실제 구조

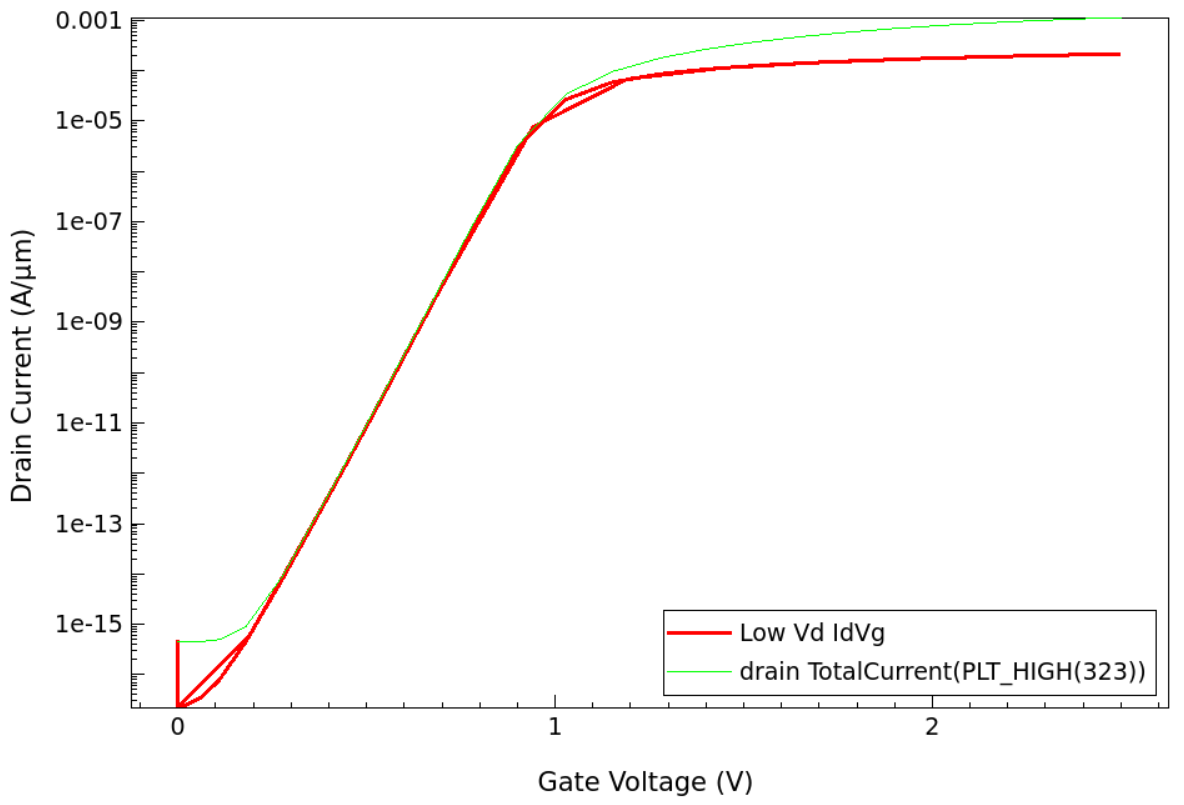

Transfer curve

Baseline comparison

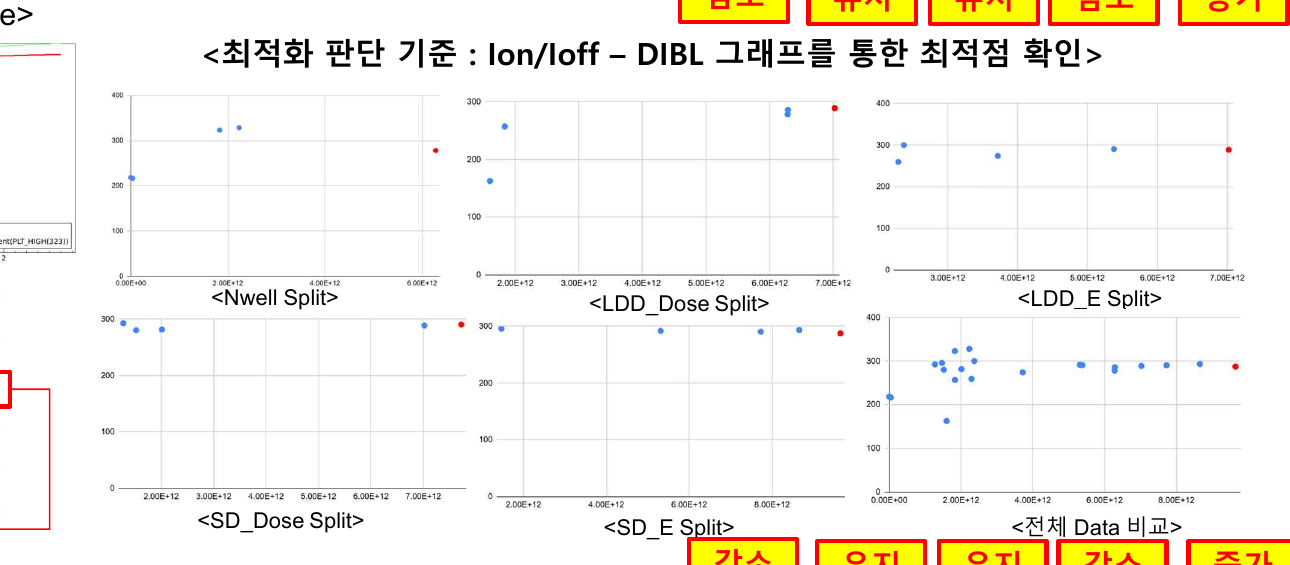

NWell, LDD dose/energy, Source/Drain dose/energy를 바꾸며 Ion/Ioff–DIBL 분포와 SS·Ion 손실을 함께 비교했습니다.

Parameter screening

Selected condition

이 단계의 목적은 절대적인 최적 공정을 주장하는 것이 아니라, 동일 공정조건에서 Single과 Dual을 공정하게 비교할 수 있는 조건을 정하고 DMG 방향성을 검증하는 것입니다.

5. Lg = 0.10 μm: 효과 재검증

두 번째 단계에서는 gate length를 줄인 상태에서도 동일한 방향이 반복되는지 확인했습니다.

실제 구조

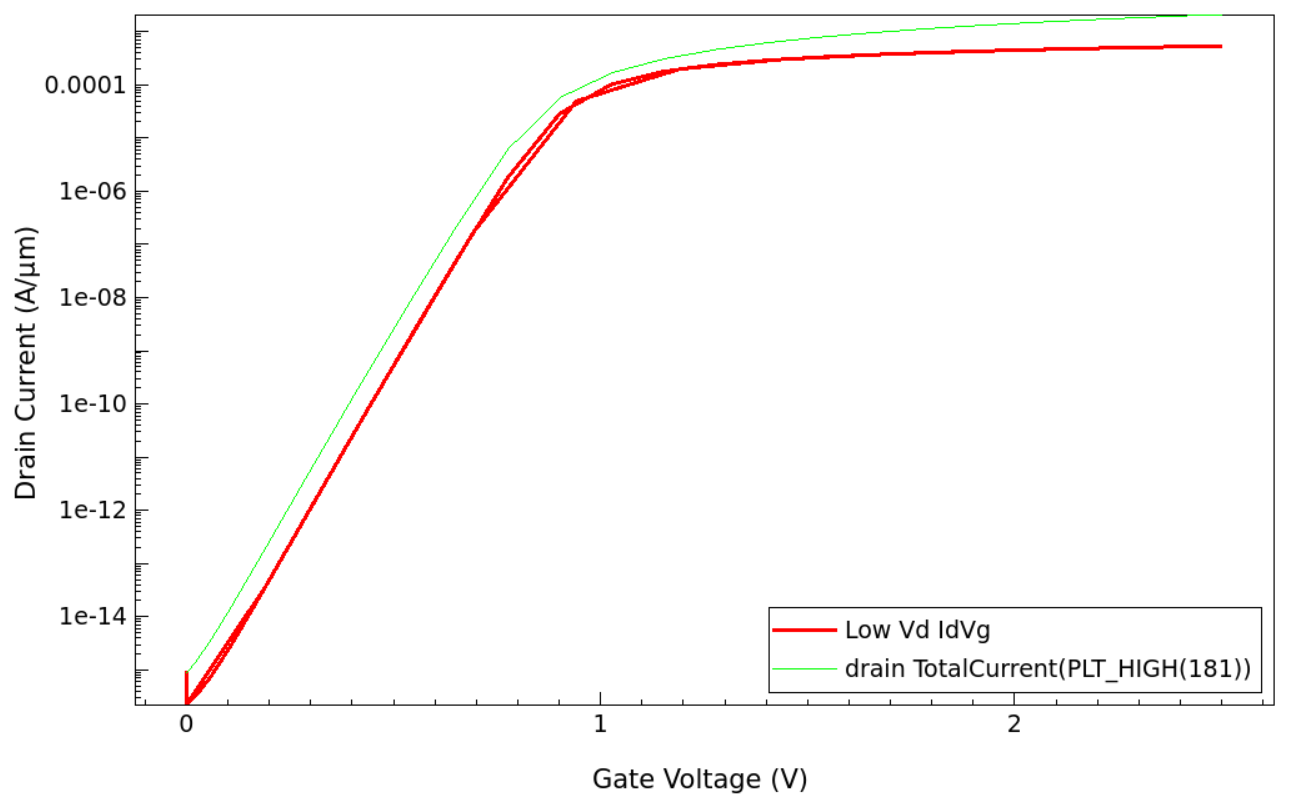

Transfer curve

Baseline comparison

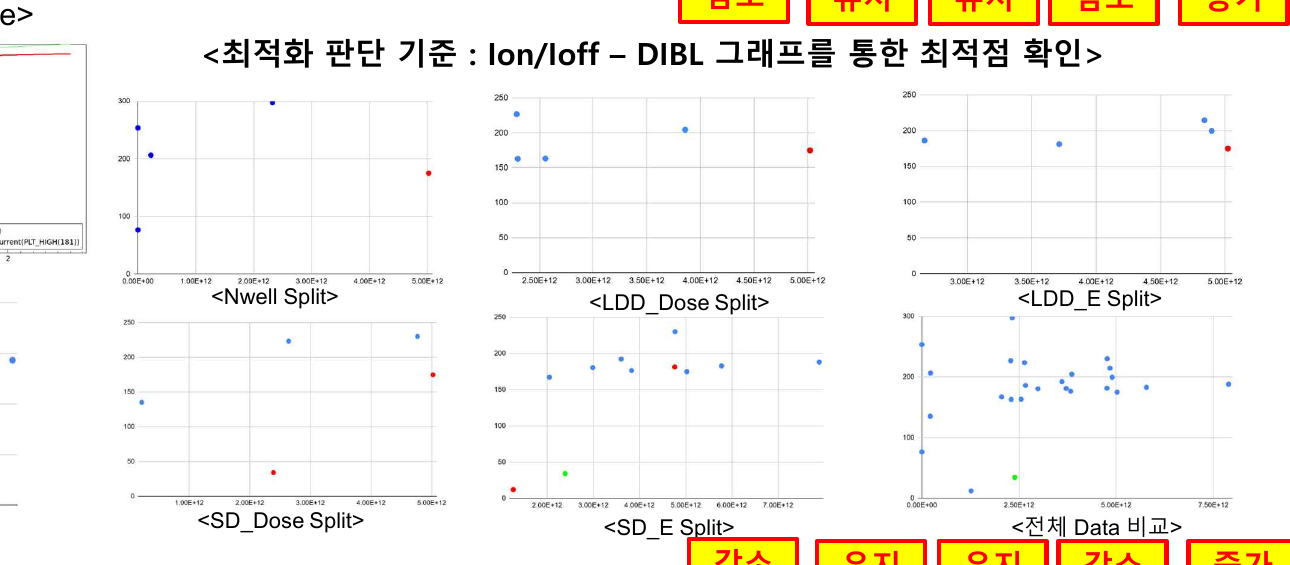

Parameter screening

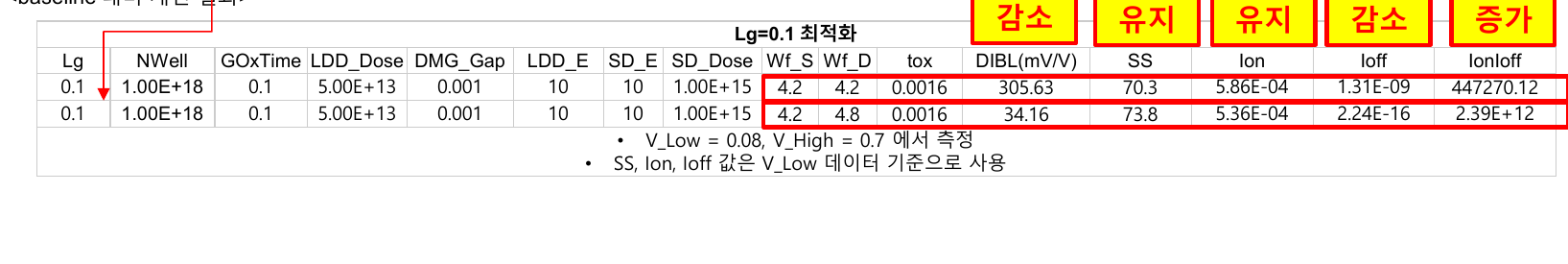

Selected condition

선정 조건에서도 DMG는 Ion을 일부 낮추는 대신 Ioff와 Ion/Ioff를 크게 개선하는 방향을 보였습니다.

6. Lg = 0.028 μm: 미세화 적용성 검증

세 번째 단계는 단순 scaling뿐 아니라, 미세 구조가 공정 simulation에서 붕괴하지 않는 baseline을 먼저 찾는 과정이 포함됐습니다.

실제 구조

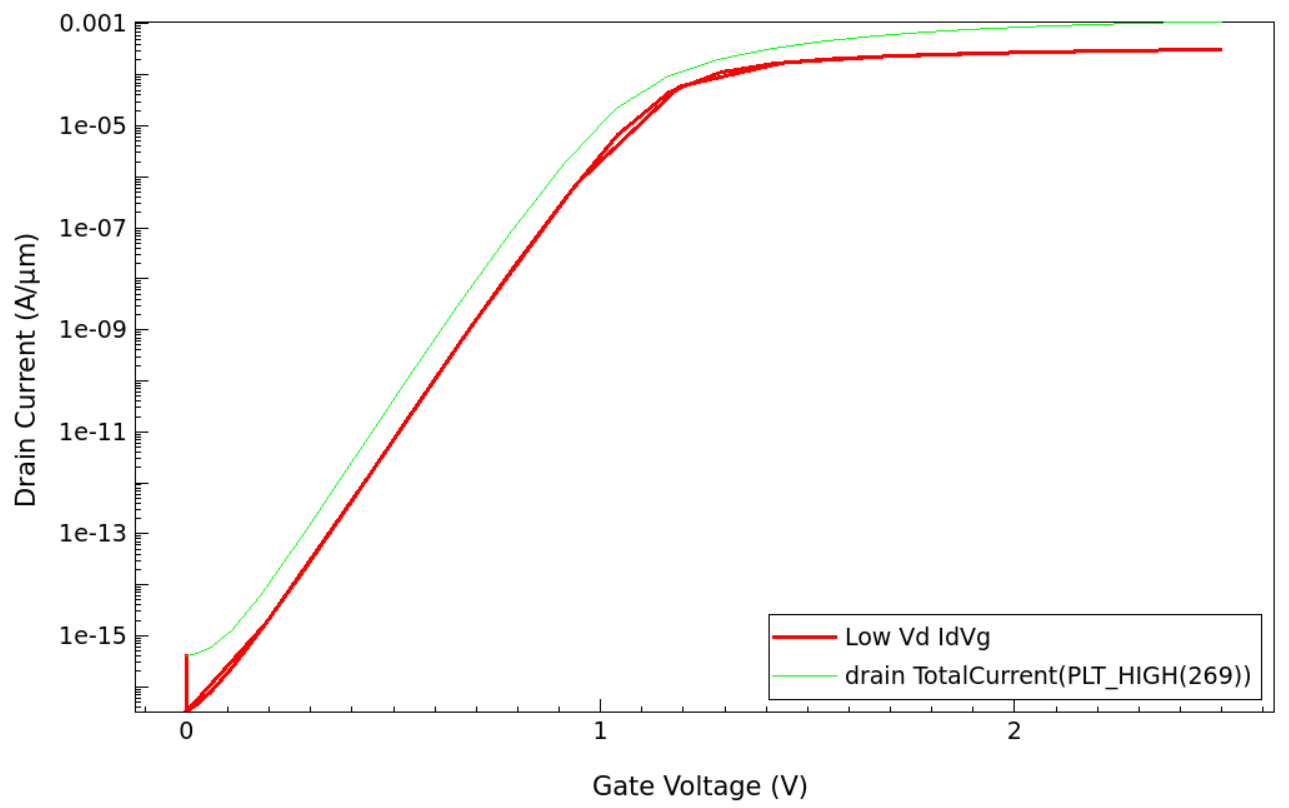

Transfer curve

Scaling-stage baseline comparison

* 이 DIBL은 초기 Vtgm extraction에 민감한 값이므로 절대 성능값이 아니라 경향 확인용으로만 사용합니다.

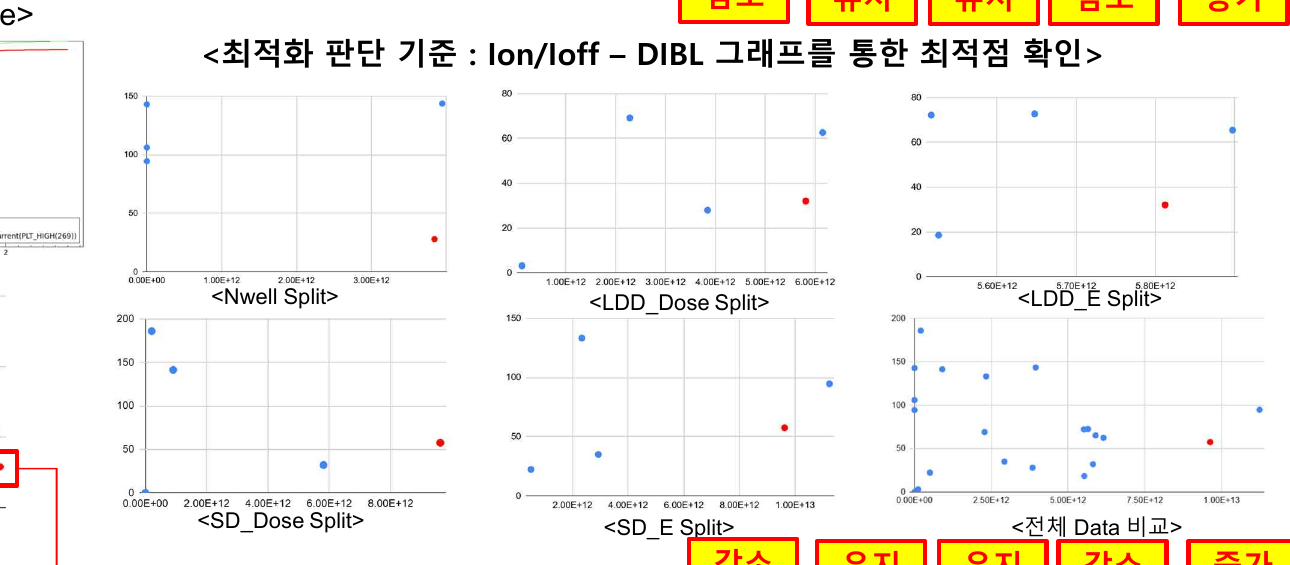

Parameter screening

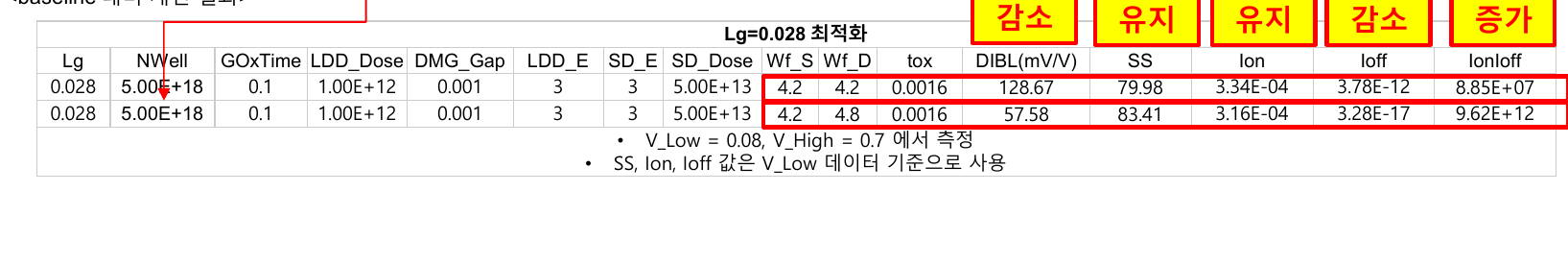

Selected condition

세 gate length에서 반복된 핵심 방향은 다음과 같습니다.

• Ion: 소폭 감소
• Ioff: 큰 폭 감소
• Ion/Ioff: 큰 폭 증가
• DIBL: 대체로 감소 방향이나 extraction에 민감
• SS: 조건에 따른 trade-off 존재

세 gate length의 최적화 과정 자세히 보기

7. DIBL 특이값과 결과 신뢰성

일부 조건에서 Vtgm_High > Vtgm_Low가 나타나 일반적인 DIBL 방향과 반대인 값이 추출됐습니다. 발표 단계에서는 이 값을 구조 성능으로 단정하지 않고 다음 원칙으로 결론 범위를 제한했습니다.

1. 극단적인 DIBL 하나만으로 조건을 선정하지 않음
2. SS, Ion, Ioff, Ion/Ioff를 함께 해석
3. 신뢰성이 낮은 특이값은 별도 표시
4. 결론을 절대값보다 반복되는 방향성으로 제한

발표 이후에는 corrected Vtgm과 constant-current threshold를 추가해 extraction 자체를 재검증했습니다. 이는 데이터 단계와 신뢰성 부록에서 따로 설명합니다.

8. 추가 문제 발견: Thin-SiO₂ gate leakage

DMG가 drain-current 기반 Ioff를 낮추더라도, 약 1.6 nm SiO₂에서는 direct tunneling에 의한 gate current가 새로운 한계가 될 수 있습니다.

GateS와 GateD의 terminal current를 분리해 다음과 같이 정의했습니다.

IgTotal = |I(gateS)| + |I(gateD)|

Leakage-follow-up condition

이 값은 앞의 scaling-stage Lg = 0.028 μm 값과 동일한 행으로 합치지 않습니다. 발표자료에서도 추가 geometry/ratio 개선 이후 전체 값이 변경됐음을 명시하고 있습니다.

정확한 해석은 “DMG로 leakage가 모두 해결됐다”가 아니라, drain Ioff가 줄어든 뒤 gate dielectric leakage가 새 한계로 드러났다는 것입니다.

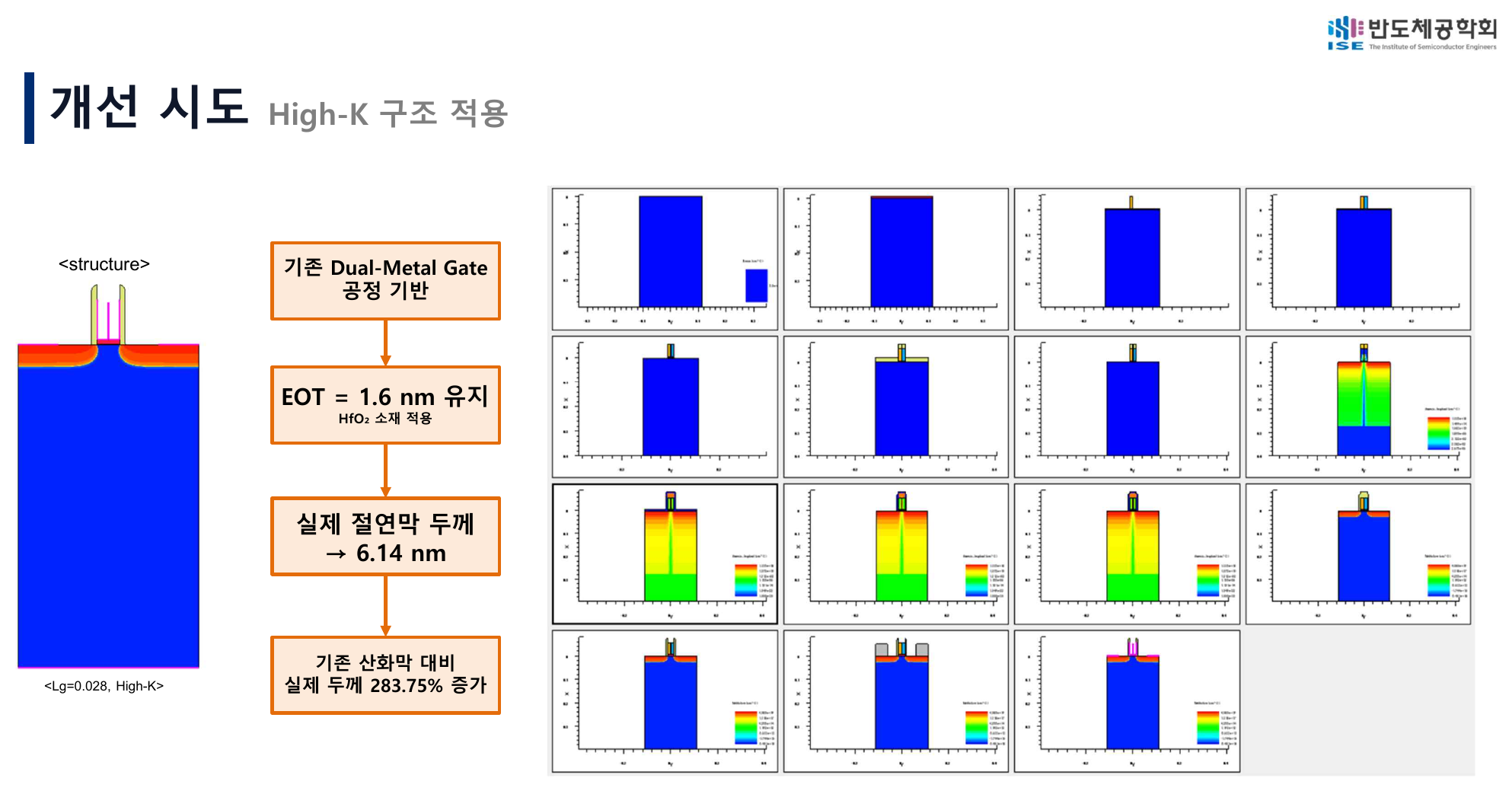

9. High-K gate stack 적용

EOT를 약 1.6 nm로 유지하면서 물리 두께를 증가시키기 위해 SiO₂ interfacial layer와 HfO₂를 적용했습니다.

Original: Si / SiO₂ 1.6 nm / DMG
High-K : Si / SiO₂ IL 0.5 nm / HfO₂ 5.64 nm / DMG
Physical thickness = 6.14 nm
EOT ≈ 1.60 nm

이 결과는 동일 simulation framework 안의 relative first-pass comparison입니다. HfO₂ tunneling mass, interface trap, band offset와 process damage를 모두 calibration한 절대 leakage prediction은 아닙니다.

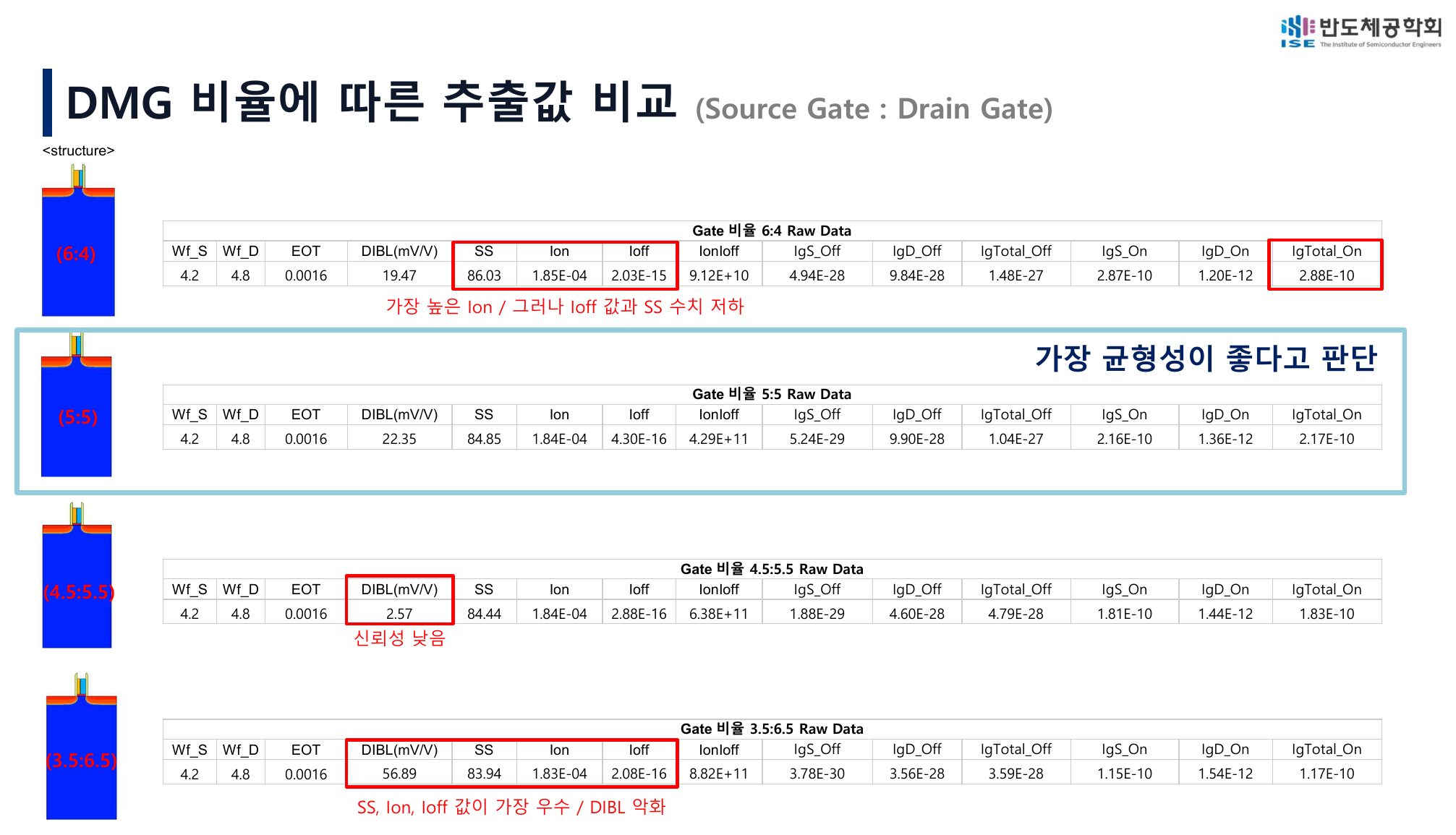

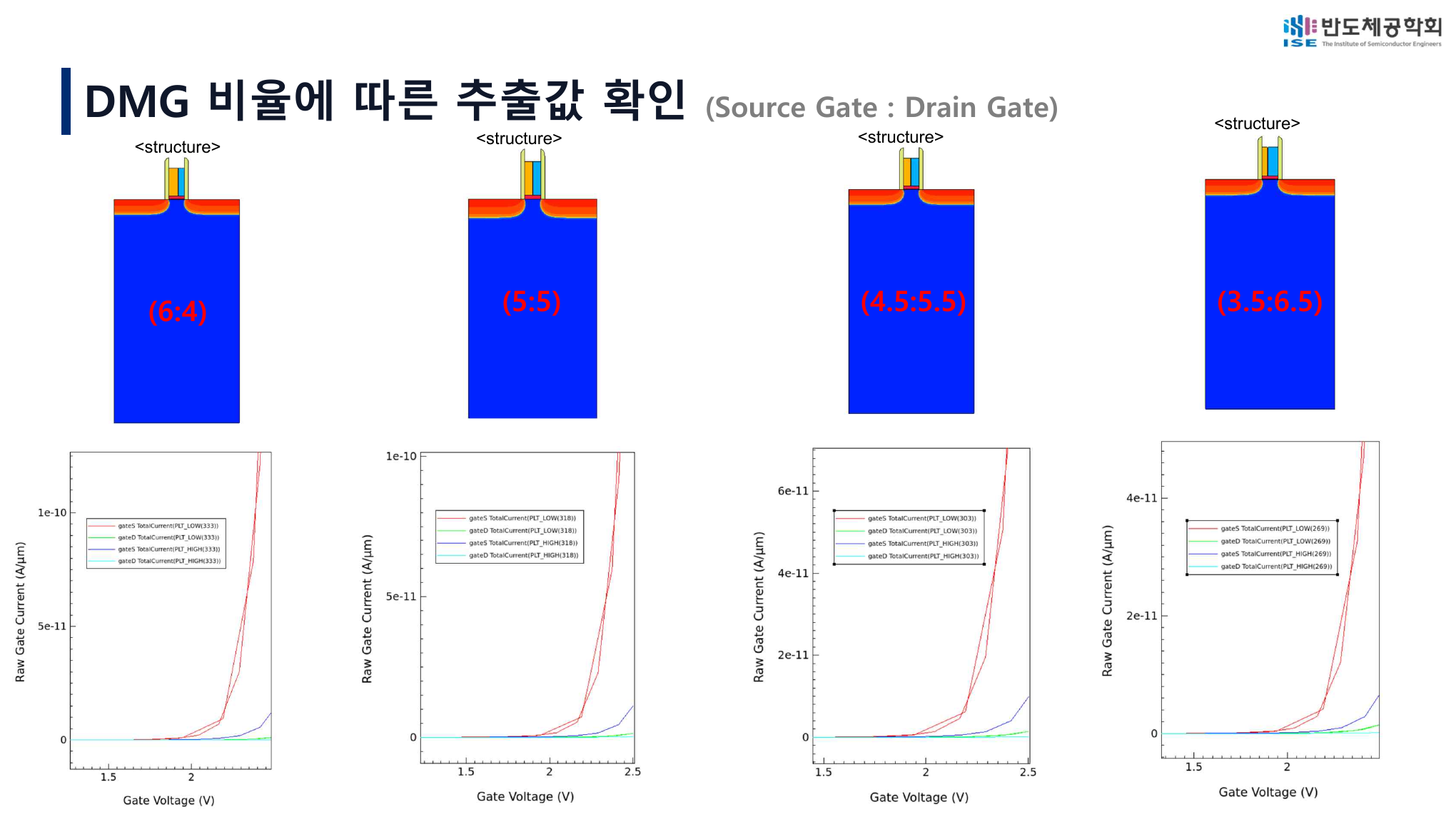

10. GateS/GateD 길이 비율 실험

다음 단계에서는 총 gate region과 gap을 유지하면서 GateS와 GateD의 길이 비율을 바꿨습니다.

Extracted results

* 4.5:5.5의 DIBL은 low-confidence outlier로 분류합니다.

Drain-side high-WF 영역이 증가할수록 다음 경향이 나타났습니다.

• Ioff 감소
• IgTotal_On 감소
• SS 소폭 개선
• Ion 소폭 감소
• DIBL 비단조 변화

5:5는 모든 지표의 최고점이 아니라, 6:4 대비 Ion을 거의 유지하면서 Ioff와 Ig를 낮추고 3.5:6.5의 DIBL 악화를 피한 balanced reference condition입니다.

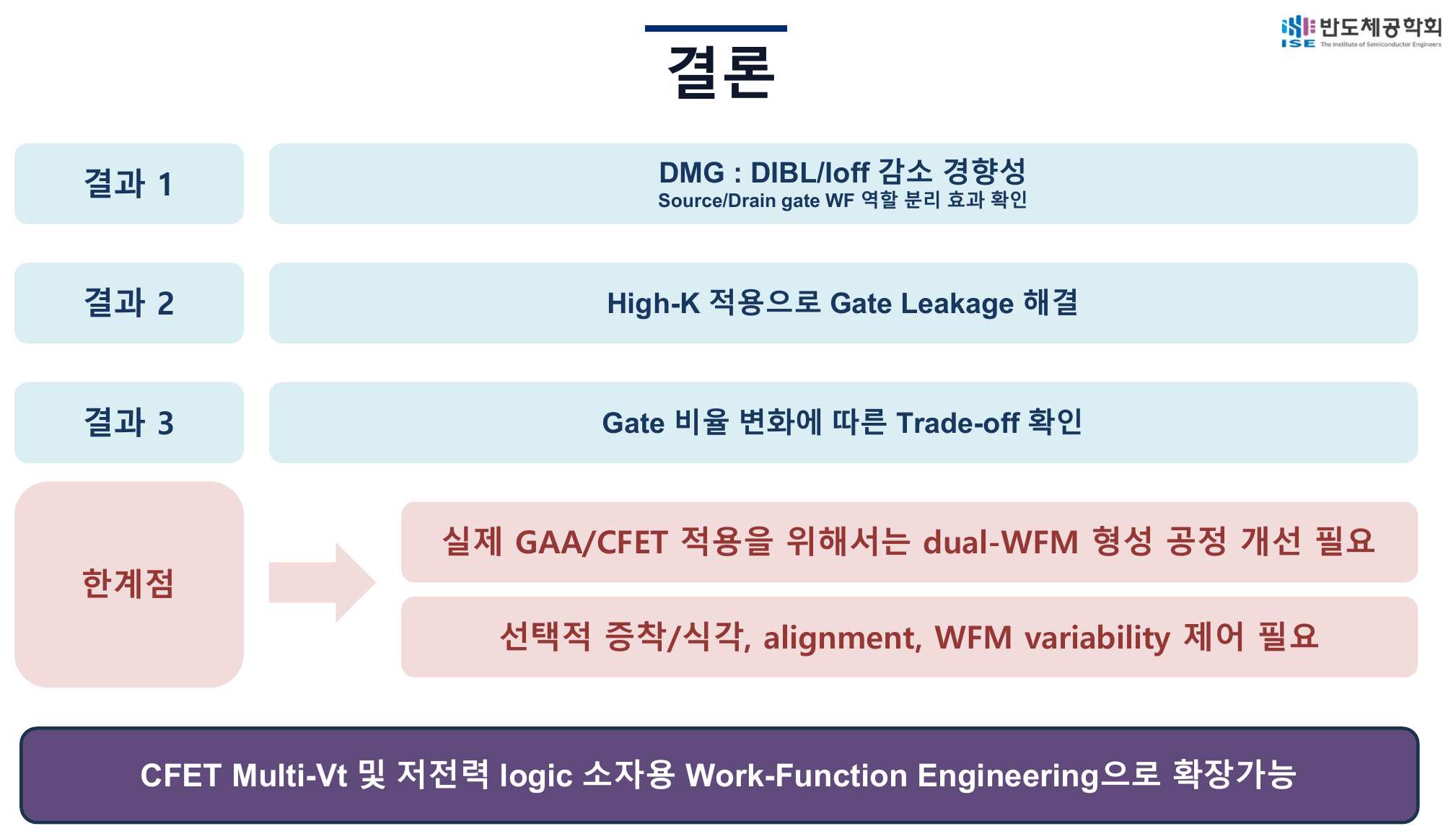

11. 최종 결론과 한계

연구가 지지하는 결론

1. Source-side low WF와 drain-side high WF를 분리하면 source injection과 drain field suppression의 역할을 나눌 수 있습니다.
2. 세 gate length에서 DMG는 Ion을 일부 낮추는 대신 Ioff와 Ion/Ioff를 개선하는 방향을 반복적으로 보였습니다.
3. Thin-SiO₂에서는 gate leakage가 추가 한계로 드러났고, 동일 EOT의 High-K stack은 Ig를 낮추는 방향을 보였습니다.
4. Gate ratio는 하나의 절대 최적값이 아니라 source injection과 drain suppression 사이의 trade-off를 조정하는 변수입니다.
5. DIBL은 extraction method에 민감하므로 여러 지표와 함께 해석해야 합니다.

한계

• 2D planar nMOS test vehicle
• 실제 dual-WFM selective deposition, etch-back와 alignment 미검증
• GateS/GateD transition과 variability 미검증
• High-K tunneling absolute calibration 미완료
• quantum confinement, interface trap, process variation 미포함
• GAA·CFET 적용은 후속 연구 방향이며 본 연구의 직접 simulation 결과가 아님

12. 발표 이후 추가 검증

최종 학회 발표 이후, 초기 Vtgm 기반 DIBL 특이값을 더 엄밀히 점검하기 위해 다음 기능을 추가했습니다.

• gm extrapolation에 −Vd/2 correction 적용
• constant-current Vth (1e-7, 1e-8 A/μm) 추가
• threshold crossing valid flag
• signed DIBL과 absolute DIBL 동시 출력
• 결과를 SS, Ion, Ioff, Ion/Ioff, Ig와 함께 비교

이 후속 검증은 발표 내용을 사후에 바꿔 쓰는 것이 아니라, 발표에서 발견한 신뢰성 문제를 추적한 연구 발전 과정입니다.
